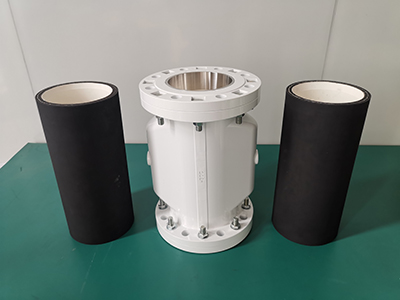

CSF系列

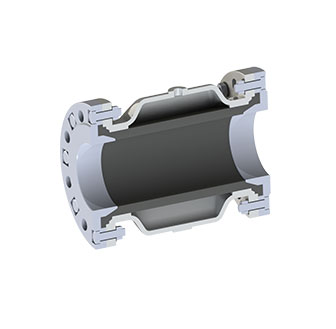

特点 设计:气动操作管夹阀
密封方式:唇形软密封
安装方式:法兰紧固
安装位置:管道内
流向:双向
阀门作用:2位2通,常开式
恢复方式:胶管自身弹性
公称压力:PN10
胶管特点:可单独更换
立即咨询
  • 产品介绍
  • 相关下载
操作环境
工作温度 [°C]-30.....+180
介质压力 [bar]最高 6bar
气源控制压差 [bar]最高 8.5bar
最佳控制压力介质压力+控制压差+0.5bar
压缩空气标准ISO 8573-1:2010
铝合金表面硬质氧化


材质
阀体POM,铝合金, 不锈钢
压盖POM,铝合金, 不锈钢
密封衬里 耐磨天然橡胶,EPDM,NBR等
螺栓不锈钢304



尺寸
DNDφDF


n

φdφD1L

C

EGWVolumePs(Max)
(mm)(mm)(mm)(mm)(mm)(mm)inch
(mm)(KG)
(L**)bar
50165102418125183G 1/4''303.70.30
6
65185122418145185G 1/4''284.30.456
80200138818160228G 1/4''315.6
0.95
6
100220158818180280G 1/4''358.41.70
6
125250184818210348G 1/4''4012.03.506
150285212822240418G 1/4''4317.07.006
200340268822295558G 3/8''6035.015.504


优势

* 紧凑设计                      * 直通流道                  * 无阻塞

* 100% 密封                      *易于维护                    * 耐磨

        *食品级                           * 耐腐蚀                      * 快速启闭


应用

应用于气力输送系统中

                  *粉末工业: 颗粒,粉尘,粉末喷涂,塑料,硅颗粒

            * 化学工业: 丙酮,汽油,炭黑,强酸,强碱等

                        *食品工业: 酸奶,冰淇淋,牛奶,啤酒,奶粉,咖啡粉

              *其他行业: 线缆,丝线,污水,食用盐,海水等
