首页 > 产品中心 > 气动夹管阀

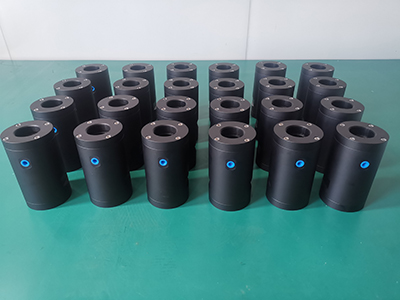

BMPS11系列

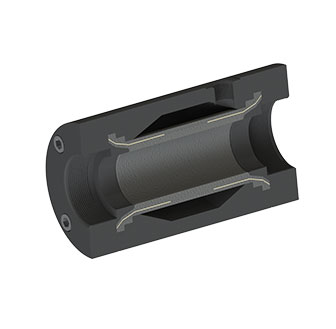

特点 设计:气动操作管夹阀
结构编码:S1
密封方式:唇形软密封
安装方式:螺纹紧固
安装位置:管道内
流向:双向
阀门作用:2位2通,常开式
恢复方式:胶管自身弹性
公称压力:PN10

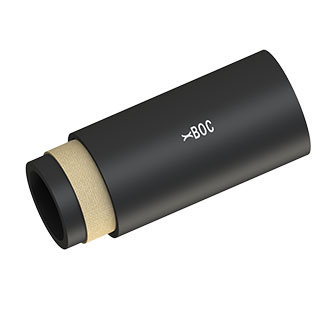

胶管特点:可单独更换
连接方式:G,BSP,NPT 内螺纹连接
立即咨询
  • 产品介绍
  • 相关下载

操作环境
环境温度 [°C]-5.....+60
库存温度 [°C]6......+20
介质压力 [bar]0......6
控制压差 [bar]2.5......3
最佳控制压力介质压力+控制压差
压缩空气标准ISO 8573-1:2010
铝合金表面硬质氧化


材质
阀体棒料POM,锻造铝合金, 锻造不锈钢
压盖棒料POM,锻造铝合金, 锻造不锈钢
密封衬里 耐磨天然橡胶,EPDM,NBR等
螺栓不锈钢304

size

尺寸
DNDi螺纹接口LDTC耗气量.l 重量
(mm)(mm)G(mm)(mm)(mm)

KG
10103/8''844712G 1/8''0.040.2
15151/2''995214G 1/8''0.050.3
20203/4''1196117G 1/8''0.070.4
25251''1406720G 1/8''0.850.5
32321 1/4''1538020G 1/4''0.150.8
40401 1/2''1649320G 1/4''0.251.2
50502''18911625G 1/4''0.361.8


 温馨提示:

1.耐磨天然橡胶和耐酸碱防腐蚀EPDM橡胶使用较为广泛,其余橡胶需要定制,定制参数请参考本公司胶管技术参数。

2.特殊尺寸可以定制。

3.阀体和压盖材质:原色白POM,黑色 POM,锻造铝合金,锻造不锈钢,其它根据需求来定制。

4.连接方式为G,NPT,BSP内螺纹连接,其余连接方式可以定制。

5.询价方式: BMPS11+尺寸+阀体&盖体材质+胶管材质

  • BMPS11系列 PDF
  • BMPS11系列 DWG
